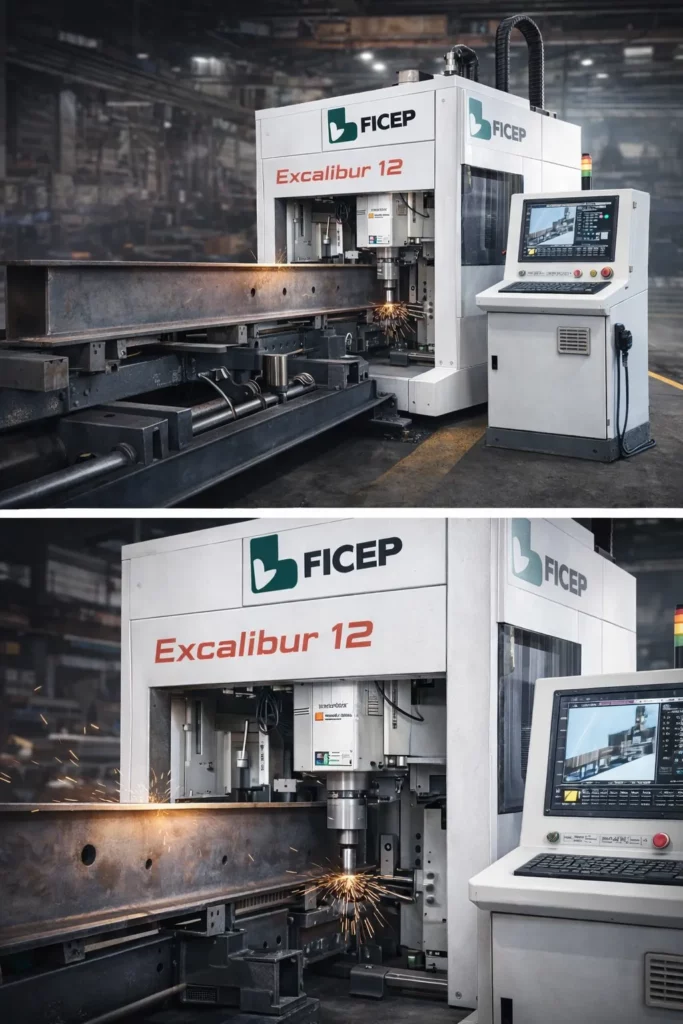

Punti di forza strutturali: sistema “Cantilever” e ingombri ridotti

• Sistema CANTILEVER: l’unità di foratura è sospesa e scorre lungo la propria tavola di carico, senza interferire con trucioli o ostacoli a pavimento.
• Ingombro ottimizzato: la Excalibur richiede circa il 50% dello spazio rispetto a una linea tradizionale di foratura travi.
• Flessibilità per officine e carpenterie: ideale per piccoli e medi produttori che cercano alta produttività con impronta a terra contenuta.

Automazione reale: zero set-up manuali e gestione file DSTV

• Nessuna programmazione manuale: il sistema riceve in modo nativo i file DSTV.
• Il CNC gestisce automaticamente le operazioni di foratura, marcature di layout, maschiatura (tapping), svasatura (countersinking) e, se previsto, scribatura (scribing).
• Nessun set-up: il pezzo viene posizionato liberamente sulla tavola; il sistema rileva automaticamente l’origine prima della lavorazione.
• Bloccaggio automatico: doppi morsetti idraulici (superiore/inferiore) posizionati automaticamente insieme all’assieme mandrino, eliminando serraggi manuali dell’operatore.

Precisione e compensazioni: riferimenti laser e cinematica CNC

• Web probe laser: dispositivo laser di rilevamento dell’anima (web) che consente di orientare i fori sulle flange in relazione alla posizione reale dell’anima, compensando le tolleranze di laminazione.
• Posizionamento ad alta accuratezza: garantito da viti a ricircolo di sfere (ball screws) e servo-motori CNC.
• Guide prismatiche ad alta precisione e autolubrificanti per una stabilità di movimento costante nel tempo.

Prestazioni: mandrino Direct Drive 25 HP e alta velocità

• Mandrino 25 HP “Direct Drive”.
• Velocità di rotazione fino a 3.000 rpm.
• Capacità di sfruttare utensili moderni ad alte prestazioni per accelerare i cicli e mantenere qualità costante anche su alti volumi.

Produttività operativa: cicli rapidi e gestione pezzi multipli

• Caricamento semplificato: i pezzi possono essere posizionati in qualsiasi punto della tavola; l’origine viene localizzata dal sistema.
• Lavorazione di pezzi corti in multiplo: possibilità di caricare più spezzoni lungo la tavola e ruotarli mentre la macchina lavora.
• Controllo remoto wireless: consente all’operatore di gestire la linea senza restare vincolato alla consolle, aumentando la produttività e la reattività in caso di usura utensile o anomalie.

Cambio utensile e “Sub X axis”: più lavorazioni in un’unica linea

• Cambio utensile automatico (opzionale) fino a 6 utensili.
• Sistema di posizionamento “Sub X” con vite a ricircolo e servo-motore: spostamento tipicamente in meno di 1 secondo tra fori (assi X/Y) senza riposizionare la torre.
• Il secondo asse X abilita lavorazioni evolute come asole (slotted holes), copes e scribing, non disponibili sulle configurazioni più datate.

Controllo e diagnostica: FICEP MINOSSE e teleservice

• Controllo CNC MINOSSE a 4 assi con architettura CANopen.
• Unità operatore con PC industriale e touchscreen 12,1”.
• Connettività Ethernet (RJ45) e strumenti di teleservice.
• Diagnostica remota: possibilità di analisi e supporto a distanza per ridurre fermi e velocizzare la risoluzione guasti.
• Log allarmi: registrazione data/ora degli ultimi 100 messaggi di allarme e diagnostica guidata per l’operatore.

Sicurezza

La macchina è progettata considerando ergonomia e sicurezza, con conformità alle normative CE e sensori anti-interferenza sulla torre mobile per rilevare ostacoli.

Principali dati tecnici (sintesi)

Cosa significa per il cliente: vantaggi immediati

• Per chi affida a C.I.A. Costruzioni le lavorazioni conto terzi, la tecnologia Excalibur 12 si traduce in benefici concreti:
• precisione e ripetibilità su ogni pezzo;
• riduzione dei tempi di ciclo e consegne più rapide;
• processi affidabili e tracciabili;
• minimizzazione di rilavorazioni e errori di montaggio;
• flessibilità su piccoli lotti, urgenze e produzioni continuative.

Lavorazioni conto terzi: tutte le lavorazioni, un unico partner

C.I.A. Costruzioni è organizzata per eseguire e coordinare lavorazioni conto terzi “end-to-end”, dalla preparazione alla consegna, fino al montaggio in cantiere. Gestiamo commesse singole, programmi continuativi e appalti, con un approccio orientato a tempi, qualità e affidabilità.

Lavorazioni CNC su profili e carpenteria

• Foratura CNC su travi e profili strutturali.
• Asole (slotted holes), svasature, maschiature/filettature.
• Marcature e scribing per riferimenti di montaggio.
• Lavorazioni su file DSTV o su disegno del cliente.
• Produzioni a lotto, ripetitive o su commessa.

Carpenteria metallica, saldatura e assemblaggi

• Carpenteria metallica medio-pesante.
• Taglio, preparazione, puntatura e assemblaggio.
• Saldature (secondo specifiche del cliente e requisiti di progetto).
• Prefabbricazione e pre-assemblaggi per ridurre tempi in cantiere.

Installazione e montaggio

• Supporto alla posa e installazione in cantiere.
• Coordinamento per montaggi strutturali.
• Gestione lavori urgenti e pianificazioni continuative.
